简介
操作场景
VPC终端节点支持同一区域云资源的跨VPC通信。
不同VPC内的云资源互相隔离，不支持通过私网IP访问。通过VPC终端节点，您可以使用私有IP地址在两个VPC之间进行通信，就像两个VPC在同一个网络中一样。
这两个VPC既可以属于同一帐号，也可以属于不同帐号，本章节以“同一帐号”的跨VPC通信为例进行介绍。

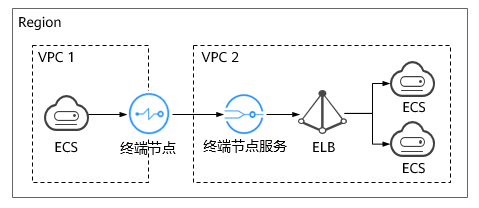

例如，VPC1和VPC2属于同一帐号，为VPC1创建终端节点，并将VPC2中待访问的后端资源ELB创建为终端节点服务，实现VPC1的ECS通过私网IP访问VPC2的ELB，如下图所示。
图 跨VPC通信的终端节点
说明
如图所示，仅支持终端节点到终端节点服务所在后端资源的单向访问。
若两个VPC属于不同帐号，请参考2.3 配置跨VPC通信的终端节点（不同帐号）。
操作流程
配置同一帐号下的跨VPC通信，具体操作流程如下图所示。
图 操作流程
步骤一：创建终端节点服务
操作场景
为实现跨VPC通信，您需要将VPC内的云资源（即后端资源）创建为终端节点服务，以便于同一区域其他VPC的终端节点通过私网IP访问该终端节点服务。
本节以“弹性负载均衡”作为后端资源为例，指导您创建终端节点服务。
前提条件
在同一VPC内，已经完成后端资源的创建。
操作步骤
- 登录管理控制台。
- 在管理控制台左上角单击“
”图标，选择区域和项目。 - 单击“服务列表”中的“网络 > VPC终端节点”，进入“终端节点”页面。
- 在左侧导航栏选择“VPC终端节点 > 终端节点服务”，单击“创建终端节点服务”。
进入“创建终端节点服务”页面。

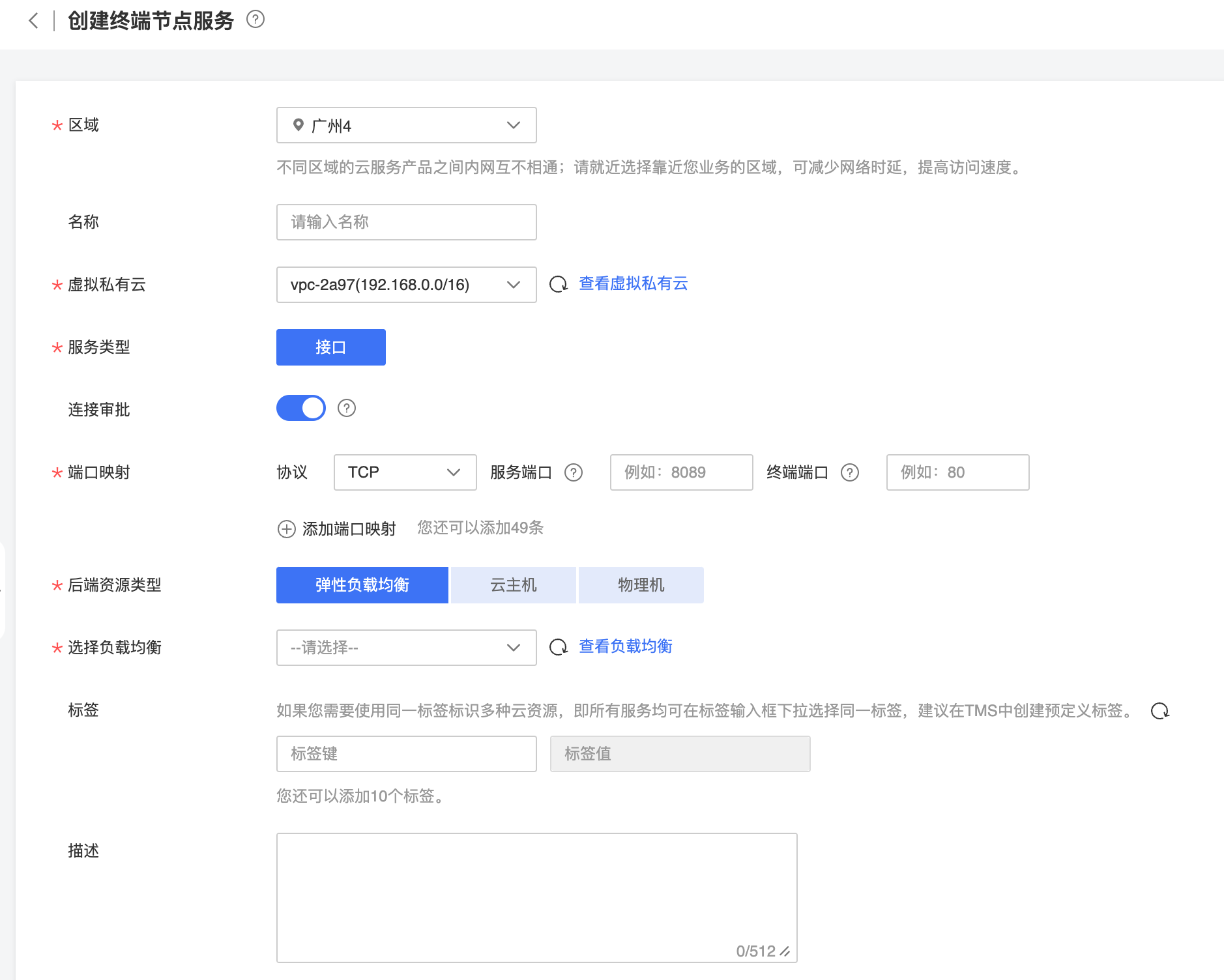

图 创建终端节点服务
- 根据界面提示配置参数。
表 终端节点服务配置参数
| 参数 | 说明 |
|---|---|
| 区域 | 终端节点服务所在区域。不同区域的资源之间内网不互通。请选择靠近您的区域，可以降低网络时延、提高访问速度。 |
| 虚拟私有云 | 终端节点服务所属虚拟私有云。 |
| 服务类型 | 终端节点服务的类型，此处仅支持设置为“接口”类型。 |
| 连接审批 | 连接审批控制的是终端节点与终端节点服务的连接是否需要审批，审批权由终端节点服务控制。可选择开启或关闭连接审批。若选择开启连接审批，则与本终端节点服务连接的终端节点需要进行审批 |
| 端口映射 | 终端节点服务与终端节点建立连接关系，进行通信。 服务端口：终端节点服务绑定了后端资源，作为提供服务的端口。 终端端口：终端节点提供给用户，作为访问终端节点服务的端口。服务端口和终端端口取值范围1～65535，单次操作最多添加50条端口映射。 说明： 通过“终端端口 → 服务端口”的方式进行访问。 |
| 后端资源类型 | 实际提供服务的后端资源。可创建为终端节点服务的后端资源包括： 弹性负载均衡：适用于高访问量业务和对可靠性和容灾性要求较高的业务。 云主机：作为服务器使用。 物理机：作为服务器使用此处选择“弹性负载均衡”。说明安全组添加的规则是白名单。终端节点服务配置的后端资源所在安全组，需要添加源地址为198.19.128.0/20的白名单入方向规则 |
| 选择负载均衡 | “后端资源类型”选择为“弹性负载均衡”时，会出现该参数，在下拉列表中选择需要提供服务的负载均衡，只支持弹性负载均衡。说明弹性负载均衡作为终端节点服务的后端资源后，不支持获取真实访问客户端的地址。 |
- 单击“立即创建”。
- 返回终端节点服务列表可查看创建的终端节点服务。
步骤二：创建终端节点
操作场景
将待访问的后端资源创建为终端节点服务后，您还需要创建终端节点用于访问终端节点服务。
本节指导您创建连接终端节点服务的终端节点。
说明终端节点需要选择与终端节点服务相同的区域和项目。
操作步骤
- 登录管理控制台。
- 在管理控制台左上角单击“
”图标，选择区域和项目。 - 单击“服务列表”中的“网络 > VPC终端节点”，进入“终端节点”页面。
- 在“终端节点”页面，单击“创建终端节点”。
进入“创建终端节点”页面。

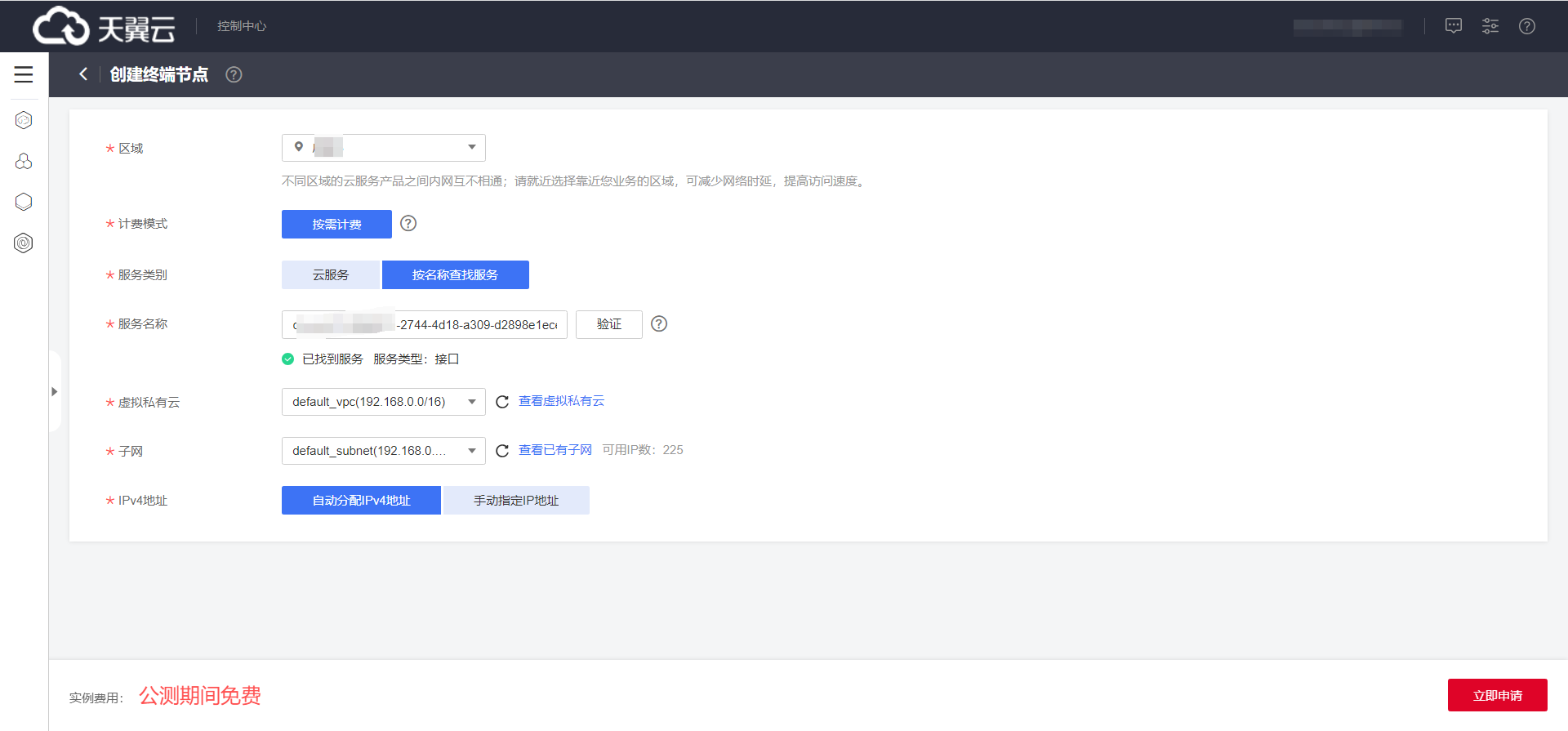

图 创建终端节点（按名称查找服务-接口型）
- 根据界面提示配置参数。
表 终端节点配置参数
| 参数 | 说明 |
|---|---|
| 区域 | 终端节点所在区域，与终端节点服务所在区域保持一致。 |
| 服务类别 | 可选择“云服务”或“按名称查找服务”。 云服务：当您要连接的终端节点服务为云服务时，需要选择“云服务”。 按名称查找服务：当您要连接的终端节点服务为用户私有服务时，需要选择“按名称查找服务”。此处选择“按名称查找服务”。 |
| 服务名称 | 若“服务类别”选择“按名称查找服务”，则会出现该参数。输入终端节点服务名称，单击“验证”： 若显示“已找到服务”，继续后续操作。 若显示“未找到服务”，请检查“区域”是否和终端节点服务所在区域一致或输入的“服务名称”是否正确。 |
| 虚拟私有云 | 选择终端节点所属的虚拟私有云。 |
| 子网 | 选择终端节点所属的子网。 |
- 参数配置完成，单击“立即创建”，进行规格确认。
- 规格确认无误，单击“提交”，任务提交成功。
- 参数信息配置有误，需要修改，单击“上一步”，修改参数，然后单击“提交”。
- 连接管理。
如果终端节点状态为“已接受”，表示终端节点已成功连接至终端节点服务；如果终端节点状态为“待接受”，表示要连接的终端节点服务开启了“连接审批”功能，需要先进行审批，操作如下：
- 在左侧导航栏选择“VPC终端节点>终端节点服务”。
- 单击对应的终端节点服务名称，进入终端节点服务详情页面。
- 在终端节点服务详情页面，单击“连接管理”
- 如果同意终端节点的连接，在连接管理页面的“操作”栏下，单击“接受”。
- 如果不同意终端节点的连接，在连接管理页面的“操作”栏下，单击“拒绝”。
- 再返回终端节点列表查看终端节点状态变为“已接受”，表示终端节点已成功连接至终端节点服务。
- 单击终端节点ID，即可查看终端节点的详细信息。
终端节点创建成功后，会生成一个“节点IP”（私有IP）

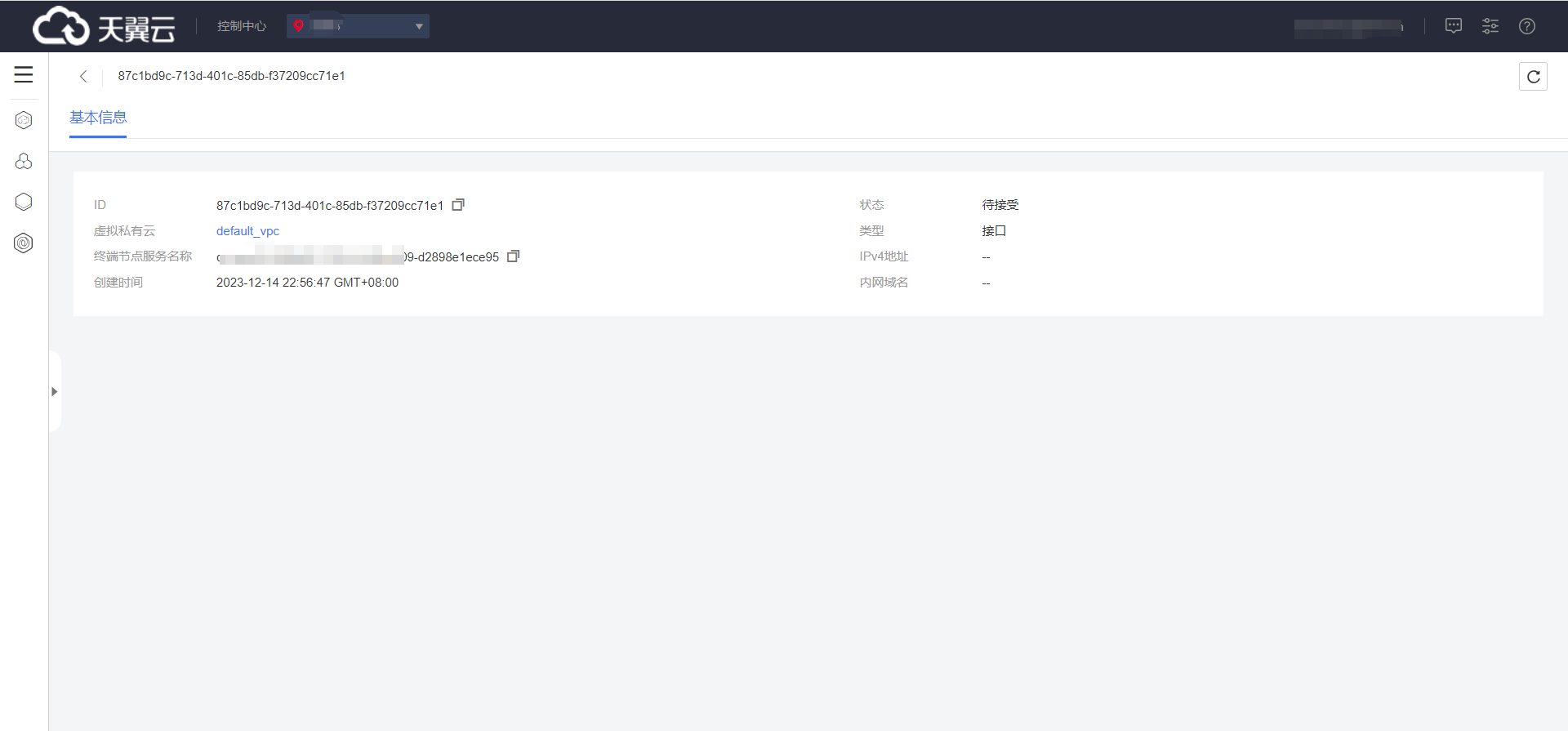

图 终端节点详情
您可以使用节点IP访问终端节点服务，进行跨VPC资源通信。
配置验证

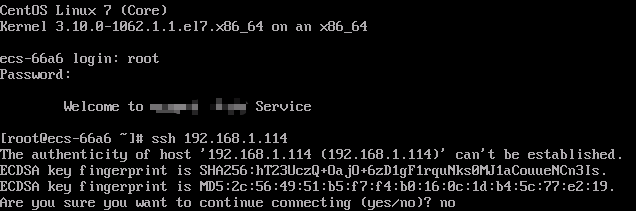

远程登录VPC1中的弹性云主机， 访问VPC终端节点的节点IP，详细下图所示。
图 登录云服务器访问VPC终端节点
