公网NAT网关
使用SNAT访问公网
当VPC内的云主机需要访问公网,请求量大时,为了节省弹性IP资源并且避免云主机IP直接暴露在公网上,您可以使用公网NAT网关的SNAT功能。VPC中一个子网对应一条SNAT规则,一条SNAT规则可以配置多个弹性IP。公网NAT网关为您提供不同规格的连接数,根据业务规划,您可以通过创建多条SNAT规则,来实现共享弹性IP资源。

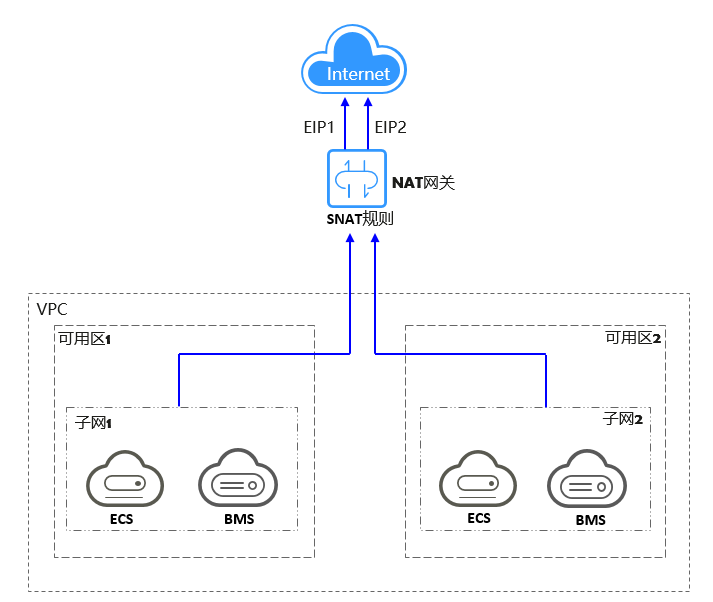

使用SNAT访问公网场景组网图如图所示。
图 使用SNAT访问公网
使用DNAT为云主机面向公网提供服务
当VPC内的云主机需要面向公网提供服务时,可以使用公网NAT网关的DNAT功能。
DNAT功能绑定弹性IP,有两种映射方式(IP映射、端口映射)。可通过端口映射方式,当用户以指定的协议和端口访问该弹性IP时,公网NAT网关会将该请求转发到目标云主机实例的指定端口上。也可通过IP映射方式,为云主机配置了一个弹性IP,任何访问该弹性IP的请求都将转发到目标云主机实例上。使多个云主机共享弹性IP和带宽,精确的控制带宽资源。
一个云主机配置一条DNAT规则,如果有多个云主机需要为公网提供服务,可以通过配置多条DNAT规则来共享一个或多个弹性IP资源。

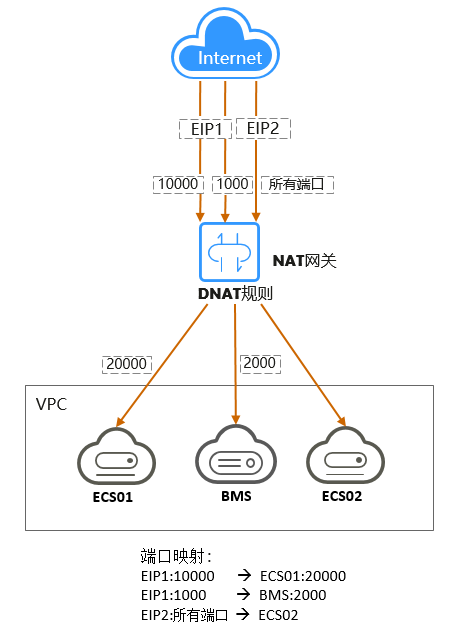

使用DNAT为公网提供服务场景组网图如下图所示。图中示例的云主机类型均可以替换为弹性云主机中的任何一个。
图 使用DNAT为云主机面向公网提供服务
使用SNAT或DNAT高速访问互联网
用户云下数据中心使用云专线/VPN接入虚拟私有云的用户,若有大量的服务器需要实现安全,可靠,高速的访问互联网,或者为互联网提供服务,可通过公网NAT网关的SNAT功能或DNAT功能来实现。

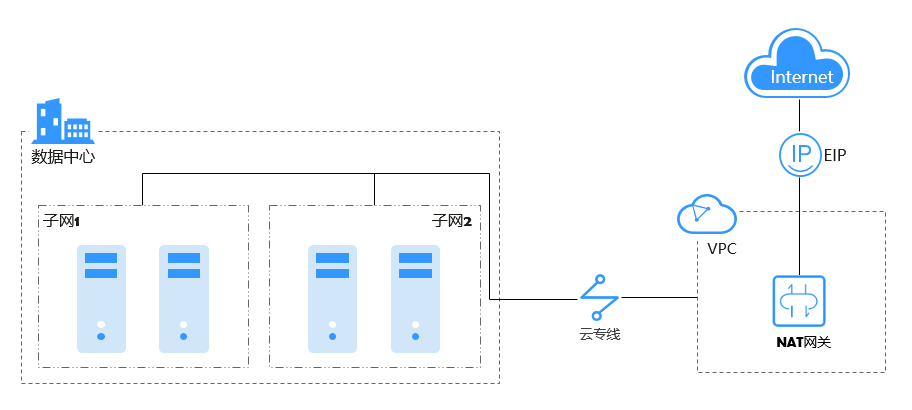

使用SNAT或DNAT高速访问互联网场景图如图所示。
图 使用SNAT或DNAT高速访问互联网
搭建高可用的SNAT
在IT系统中,往往存在绑定的弹性IP被攻击封堵的可能性。如果您想提高系统的高可靠性,可以在配置SNAT规则时,添加多个弹性IP,当其中一个弹性IP被攻击封堵时,可以最大程度保障使用其他弹性公网IP的业务正常运行。
当SNAT规则上绑定了多个EIP时,系统会随机选择一个弹性IP访问公网。
每条SNAT规则支持添加20个弹性IP,当SNAT规则中添加的弹性IP被攻击封堵或不可用时,需要手动从EIP池中删除。

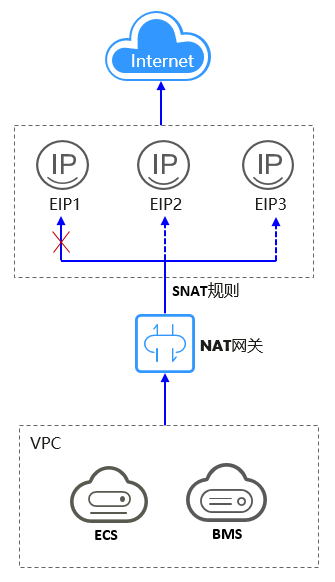

使用公网NAT网关的SNAT规则搭建高可用场景组网图如图所示。
图 使用公网NAT网关的SNAT规则搭建高可用场景
私网NAT网关
重叠网段VPC间互通
私网NAT网关提供私网地址转换服务,利用两个私网NAT网关,配置SNAT、DNAT规则,可同时将源、目的网段地址转换为中转IP,通过使用中转IP实现两VPC间互通。私网NAT网关解决了两个重叠网段虚拟私有云中的云主机互相访问的问题。

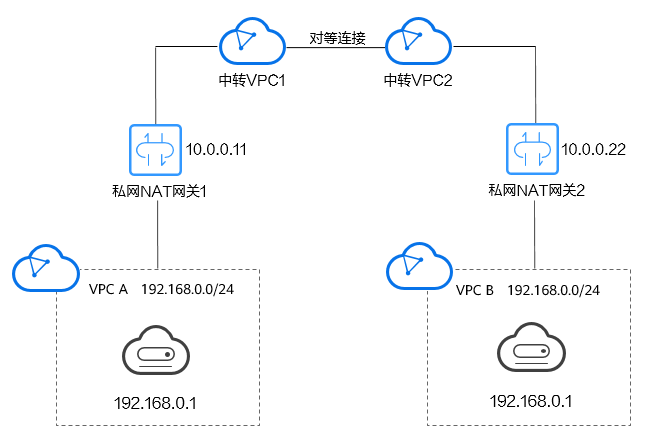

如下图所示,创建一个中转VPC,然后使用两个私网NAT网关将VPC A中IP地址为192.168.0.1的弹性云主机地址转化为10.0.0.11、将VPC B中IP地址为192.168.0.1的弹性云主机地址转化为10.0.0.22,通过转化后的IP地址相互访问。
图 重叠网段VPC间互通
企业网络上云及指定IP接入
大企业等机构上云,希望迁移上云保持组网不变,使用私网NAT网关无需对网络做任何更改即可保持原有方式互通。同时,行业监管部门要求指定地址接入,使用私网NAT网关将各部门的IP地址映射为指定地址接入行业监管部门,满足企业安全规范。

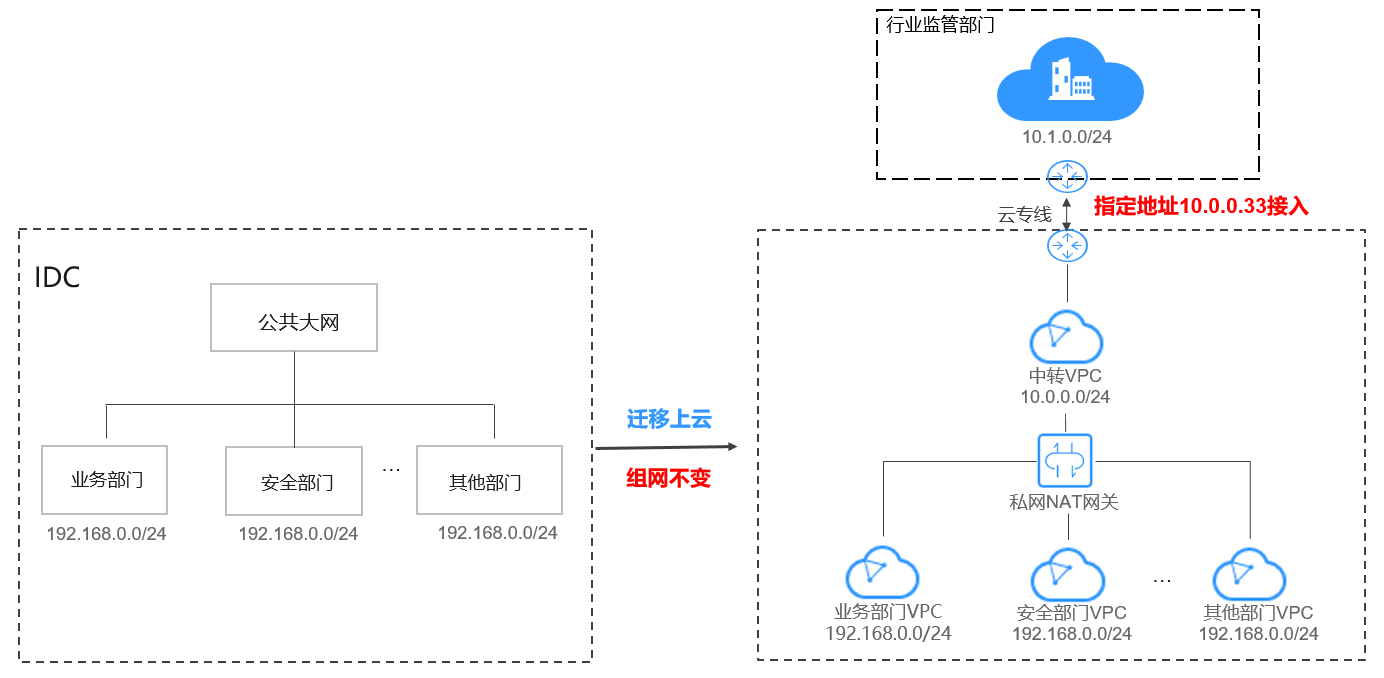

如下图所示,企业部门间存在网段重叠,使用私网NAT网关,实现企业各部门迁移上云后组网不变,部门间保持原有方式互通,简化了IDC上云的网络规划;使用私网NAT网关,配置SNAT规则,将各部门的IP地址映射为符合要求的10.0.0.33地址接入行业监管部门,提升企业的安全性。
图 企业网络上云及指定IP接入
