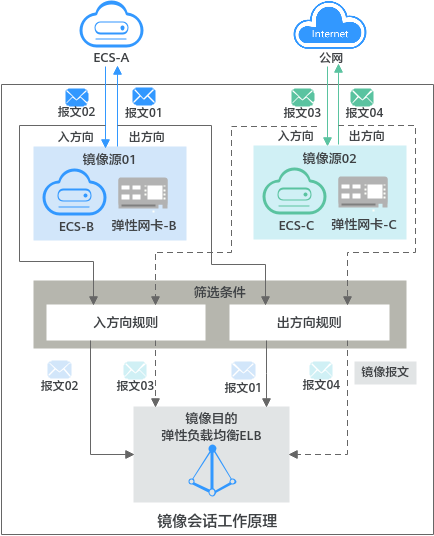

以下为您介绍流量镜像的工作原理，以下图为例，在镜像会话中，关联了两个镜像源，一个筛选条件以及一个镜像目的，详细介绍如下：
镜像源01是弹性网卡-B，弹性网卡-B属于ECS-B。本示例中，ECS-B访问ECS-A，需要镜像弹性网卡-B的出方向和入方向流量。
镜像源02是弹性网卡-C，弹性网卡-C属于ECS-C。本示例中，公网客户端访问ECS-C，需要镜像弹性网卡-C的入方向和出方向流量。
筛选条件包含流量的入方向规则和出方向规则。
镜像目的使用弹性负载均衡ELB实例，用来接受镜像的流量。
在下表中，以镜像源弹性网卡-B和弹性网卡-C为例，为您介绍网络流量的镜像原理。
镜像源 访问路径 报文 方向 说明 弹性网卡-B ECS-B访问ECS-A 请求报文：报文01 出方向 从ECS-B发出的请求报文01，对弹性网卡-B来说，属于出方向。当报文01匹配上筛选条件的出方向规则时，则将报文01镜像到ELB实例。 响应报文：报文02 入方向 从ECS-A返回的响应报文02，对弹性网卡-B来说，属于入方向。当该报文匹配上筛选条件的入方向规则时，则将报文02镜像到ELB实例。 弹性网卡-C 公网访问ECS-C 请求报文：报文03 入方向 从公网发出的请求报文03，对弹性网卡-C来说，属于入方向。当报文03匹配上筛选条件的入方向规则时，则将报文03镜像到ELB实例。 响应报文：报文04 出方向 从ECS-C返回的响应报文04，对弹性网卡-C来说，属于出方向。当报文04匹配上筛选条件的出方向规则时，则将报文04镜像到ELB实例。
筛选条件配置示例如下表所示，结合配置示例，为您介绍镜像会话是如何筛选网络流量的。
| []()方向 | 优先级 | 协议类型 | 策略 | 类型 | 源地址 | 源端口范围 | 目的地址 | 目的端口范围 | 筛选示例说明 |
|---|---|---|---|---|---|---|---|---|---|
| 入方向 | 1 | TCP | 采集 | IPv4 | 172.16.0.0/24 | 10000-10001 | 10.0.0.3/32 | 80-80 | 当网络流量进入镜像源的弹性网卡时，镜像会话将会镜像符合以下条件的报文：使用TCP (IPv4)协议，源地址网段为172.16.0.0/24、源端口为10000或者10001，目的地址为10.0.0.3/32、目的端口为80。 |
| 出方向 | 1 | 全部 | 不采集 | IPv4 | 192.168.0.0/24 | 全部 | 10.2.0.0/24 | 全部 | 当网络流量从镜像源的弹性网卡出去时，镜像会话将不会镜像符合以下条件的报文：使用全部(IPv4)协议，源地址网段为192.168.0.0/24、源端口为全部，目的地址网段为10.2.0.0/24、目的端口为全部。 |
