Tacker是基于NFV标准组织ESTI的MANO架构来实现通用的 NFV编排和VNF管理需求的一个OpenStack服务，ESTI MANO中的缩写MANO是指NFV的MANagement and Orchestration.
总体架构

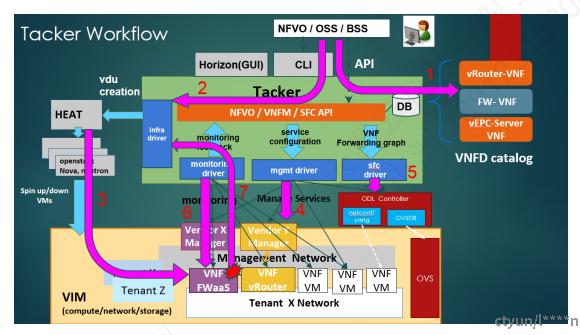

工作流程
- Tacker 根据BSS/OSS需求从右侧的服务目录(VNFD catalog)中选出相应的服务项目，如vRouter。
- Tacker 把具体的 VNFD推送给左侧的OpenStack Heat 来创建VDU单元（Virtual Deployment Unit，对应含VNF要求的 VM部署单元）。
- 用Heat来启动生成具体的VM实例，如图下方的 VNF FWaaS，VNF vRouter等。
- （在图中部）用 Mgmt Driver （管理驱动）来配置 VMs，通常会通过厂商EMS（如大家看到的 "Vendor Y Manager"），或者是SSH这样的简单手段。
- SFC （Service Function Chain 服务功能链）的执行实现。这里例子用的是ODL 控制器，配合IETF的NSH（Network Service Header，网络服务包头）来实现服务链的执行。 NSH通过描述数据面的Header来沿着网络服务路径（Service Path）承载网络服务信息，意在实现与传输独立的“服务面”（Service Plane），可以与VXLAN，MPLS, UDP等传输封装协议配合。在NSH当前开源实现中可以支持OVS数据面（VXLAN）和ODL的控制面。
- 监控VNF健康/可用性availability状况，出现问题是自动治愈回复（重新生成VNF，保证业务连续性）。在之前提到的OpenStack东京峰会Demo Theater，Tacker 项目core team做过演示，用ping做基本监控，然后模拟failure （通过blocking ICMP），Tacker自动检测到，然后重建恢复VNF功能。
模块分析
一、VIM（Virtual Infrastructure Management）
VIM是负责对网络功能虚拟基础设施（NFVI）进行管理和控制，包括其中的计算、存储和网络资源。NFVO通过keystone直接对VIM进行编排管理。VIM的配置文件如下：
edit the vim-admin.yaml:
auth_url: '//controller/identity/v3'
username: 'username-admin'
password: 'Vn_tacker'
project_name: 'projectname-admin'
project_domain_name: 'Default'
user_domain_name: 'Default'
这里的VIM给用户创建一个资源管理的空间，继而可以在这个资源空间上配置自己的网络。
该模块可以直接对neutron的服务进行调用，主要是将底层的资源进行整合，为上层的编排和管理请求提供支持。
1.1 一个VIM的创建流程如下：
1. 用户请求创建VIM，通过tacker extension api发送创建VIM请求到NfvoPlugin；
2. NfvoPlugin检查VIM名称是否存在，将VIM状态置为PENDING；调用driver的register_vim方法，验证并注册VIM；
3. 然后交给父类DB处理，调用_validate_default_vim，确保只存在一个default VIM 。NfvoPluginDb在两张表中创建记录；
4. 通过commonService在DB中创建create event，并随后将VIM状态修改为REGISTERING；
5. 调用monitor_vim更新VIM状态：
a) 调用driver的vim_status方法，检查VIM的健康状态，若可以PING通，则返回True，否则，返回False；
b) 根据健康检查的返回值，将VIM状态通过update_vim_status方法更新为REACHABLE/UNREACHABLE；
c) 修改数据库信息。
6. 向用户返回结果。
1.2 一个VIM的删除
1.3 一个VIM的更新
VNFD（Virtual Network Function Descriptor）
VNFD（VNF描述符）是使用TOSCA YAML文件创建的模板，用于创建VNF时使用。该模板中某些变量可以通过参数名进行定义，在创建VNF时，传入参数文件，就可以实现拥有不同参数配置的VNF。
VNFD TOSCA模板文件包括四个一级目录：
|
tosca_definitions_version: tosca_simple_profile_for_nfv_1_0_0
description: Demo example with key_name
metadata:
template_name: sample-tosca-vnfd-keyname
topology_template:
...
|
topoligy_template包含三个二级目录：
|
inputs：(可选，用于定义参数名，在node_templates中使用，创建vnf时可传参）
...
node_templates:（必选，定义VDUs，CPs，VLs）
...
policies:（可选，用于定义monitor或者scale策略）
...
|
1.1 创建VNFD流程
- 用户请求创建VNFD。
- 通过tacker extension api发送创建路由请求到VNFMPlugin。
- VNFMPlugin进行一些合法检查，然后丢给父类DB处理。
- vnfd模板是否是字典类型
- 模板是否合法
- VNFD名字在DB中是否已经存在
- 是否包含service_types数据
- 从模板中提取必要的信息
- VNFMPluginDB在三张表中创建记录，然后通过commonService在DB中创建event。
- 向用户返回结果
1.2 删除VNFD
1.3 更新VNFD
VNF（Virtual Network Function）
VNF是网元，对应openstack中的虚机。通过VNFD中创建的模板来创建和配置虚机。
1.1 创建VNF流程
- 用户请求创建VNF。
- 通过tacker extension api发送创建路由请求到VNFMPlugin。
- VNFMPlugin进行一些合法检查。
- 调VNFMPluginDB接口在VNF，VNF_attribute，EVENT里创建记录。此时VNF状态为PENDING_CREATE。
- 调mgmt_driver的create_pre。（目前实现为空）
- 如果VNF配置了alarming_policy，为VNF添加alarm url（ceilmeter端口）。
- 调infra_driver（OpenStack） create接口创建VNF（虚机）。OpenStack driver将tosca模板转换后通过heatclient向openstack VIM发送创建请求。
- 创建个eventlet线程 进行如下处理：
- 调infra_driver的create_wait接口去轮询虚机状态，默认查询60次，每次间隔5秒。
- 更新虚机状态，创建EVENT。如果成功，虚机状态为ACTIVE，否则为ERROR。
- 调mgmt_driver的create_post。（目前实现为空）
- 调mgmt_driver的mgmt_call，执行action: create_vnf，对虚机进行配置。
- 如果VNF配置了monitoring_policy，将VNF加入监控列表中。
- 在等待VNF创建完成后（默认30s），进行更新VNF（见后面章节）。
- 向用户返回结果
1.2 删除VNF
1.3 更新VNF
1.4 VNF状态图
- 创建、更新、删除、扩容时，先标记为PENDING_xxx状态，如果失败，都会标记为ERROR状态。
- 如果创建、更新、扩容成功，会变为ACTIVE状态。如果删除成功，会记录deleted_at时间，不能再被查询到。
- 如果配置了Monitor，根据ping/_ping结果和相应的策略，可能标记为DEAD状态。
- 被标记为ERROR和DEAD状态的VNF只能被删除，不能重新变成ACTIVE状态。
