1. NETCONF

    网络配置协议NETCONF（Network Configuration Protocol）为网管和网络设备之间通信提供了一套协议，网管通过NETCONF协议对远端设备的配置进行下发、修改和删除等操作。网络网络设备提供了规范的应用程序编程接口API（Application Programming Interface），网管可以通过NETCONF使用这些API管理网络设备。关于NETCONF的理论部分网上有很多资料，最权威的肯定还是RFC 6241，下面就先来了解下NETCONF的理论部分。

1.1 NETCONF的协议框架

    NETCONF采用分层的协议框架，可以分为四层，由低到高分别为安全传输（Secure Transport），消息（Messages），操作（Operations）和内容（Content）：



每层分别对协议的某一方面进行包装，并向上层提供相关服务。分层结构使每层只关注协议的一个方面，实现起来更简单，同时使各层之间的依赖、内部实现的变更对其他层的影响降到最低。

1. 安全传输层 ： NETCONF从协议层面就已经规定其传输层必须使用带有安全加密的通信协议。而NETCONF协议规定必须要支持SSH，所以目前SSH是NETCONF使用最广泛的传输层协议。

2. 消息层 ： 基于Remote Procedure Call（远程调用）这个协议，其作用是提供一个简易的不依赖于传输层，生成RPC和通知消息框架的通信协议。客户端把RPC请求封装在一个<rpc>元素内，发送给服务器；服务器把请求处理的结果封装在一个<rpc-reply>元素内，回应给客户端。

   NETCONF中定义了几种消息类型，分别是hello， rpc和rpc-reply, notification。


3. 操作层 ：就是定义了一组用来配置以及读取设备信息的基本操作，作为RPC的调用方法，这些基本操作都是在XML语言下被调用

4. 内容层 ：由管理数据内容的数据模型定义。目前主流的数据模型有Schema模型，YANG模型等。其中YANG是专门为NETCONF协议设计的数据建模语言。后续会详细介绍YANG。

1.2 NETCONF基本网络架构

   NETCONF网络架构由客户端和服务器组成，客户端一般就是我们的主机，服务器就是被操控的交换机或者路由器，基于ssh的netconf服务端口号是 830，也是可以更改。

   NETCONF 在Client和Server之间使用RPC机制进行通信。Client必须和Server成功建立一个安全的、面向连接的会话才能进行通信。Client向Server发送一个RPC请求，Server处理完用户请求后，给Client发送一个回应消息。下面以NETCONF over SSH 来说明NETCONF基本会话建立过程：



1.3 NETCONF数据集

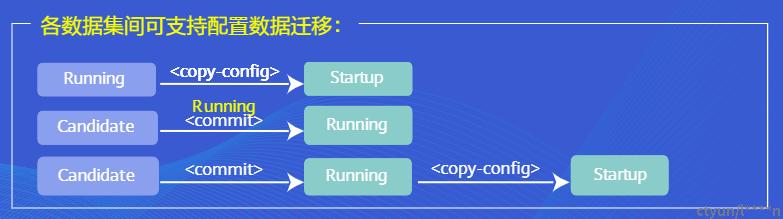

ETCONF支持对数据的分类存储和迁移，支持分阶段提交和配置隔离。所以NETCONF中支持三个数据集，分别是Running、Startup、Candidate。

Running数据集： 运行配置数据集，保存网络设备上当前处于活动状态的完整配置。

Candidate数据集：备选配置数据集，存放设备将要提交到<running>的各项配置数据的集合。对<candidate>的任何改变不会直接影响网络设备。

Startup数据集：启动配置数据集，存放设备启动时所加载的配置数据，相当于已保存的配置文件。





1.4 NETCONF能力集

除了基本功能，NETCONF协议还允许客户端发现服务器端支持的其它能力列表。能力协商是在会话建立阶段，双方通过发送 消息给对方来通告自己支持的能力。当NETCONF会话打开，每一端（包括Client和Server）必须发送一个包含自身能力列表的 hello 消息。双方至少要发送NETCONF基本能力"urn:ietf:params:netconf:base:1.0"或"urn:ietf:params:netconf:base:1.1"。

可扩展的能力集有如下：





Writable-running能力：此能力指明设备支持对配置数据库的写能力

Candidate Configureation能力：该能力表示server具有一个candidate数据库，并且可以将candidate数据库中的配置提交生效到 running 数据库。

Confirmed Commit能力：此能力仅在支持Candidate Configuration能力时有效，主要应用于对业务进行试运行、验证的场景中。

Rollback on Error能力：此能力表明设备具备错误回滚能力。即支持在操作的参数中携带“rollback-on-error”字段，如果在执行操作时出现错误并产生错误元素，则服务器将停止处理操作，并将配置恢复至执行操作之前的状态。此能力仅在设备支持Candidate Configuration能力时生效。

Validate能力：该能力表示server可以校验client发送的配置数据是否正确；

Startup能力：该能力表示server有一个startup数据库，用于保存启动配置。

NETCONF服务器需要对运行的配置进行独立维护，一般采用<copy-config>操作将 running 数据库中内容更新到startup数据库中，这样在设备重启后就能够恢复运行的配置。

Notification能力： 该能力指明设备可以通过NETCONF协议的Notification能力向客户端上报告警和事件，以便客户端及时感知设备配置等的变更。

2. YANG

    我们知道NETCONF协议标准化了，但却没有对内容层标准化。当需要对设备的配置(configuration)和状态(state)做操作，就需要一种语言来对configuration和state进行建模，从而触发了更优秀的模型语言YANG的出现。

那到底什么是数据模型呢？数据模型可以认为是一种被充分理解和认可的用于描述“某物”的方法。例如思考一下针对一个人的数据模型。我们可能会想到，姓名，性别，身高，体重，职业，籍贯等等。

而Yang就是一种建模语言，我觉得其实就类似别的编程语言，有自己的语法规则并提供一些数据结构，基于这些我们就能建立网络设备的模型。下面就先来了解下 Yang的基本语法结构。

2.1 YANG的语法结构

YANG模型是一种树形结构，是由无数的叶子、列表、叶列表、容器组成的描述整个设备的一棵树。下面介绍YANG基本数据类型，四种主要类型的数据节点，包括叶节点（leaf）、列表节点（list）、叶列表节点（leaf-list）和容器节点（container），以及moudule和submodule。

基本数据类型

在定义叶节点和叶列表节点时，须指定值类型。YANG原生支持的 build-in基础数据类型，主要有binary、bits、boolean、decimal64、empty、enumeration、instance-identifier、int8/16/32/64、leafref、string、uint8/16/32/64、union。

(1) 叶（leaf）

    叶子包含简单的数据，如整数和字符串，是一个叶子节点，只能有一个实例。每个单独属性可以由叶 leaf 表示，每个叶必须指定类型

(2) 叶列表（leaf-list）

    叶列表定义了特定类型的值序列。它是只有一个叶子的列表，只能创建和删除。类似数组。与leaf区别在于leaf只有一个实例，而leaf-list可以有多个实例

(3) 列表（list）

  列表为一系列数据节点的集合，它像一张数据库表一样，列表中用 关键字 key 来标识其主键，由关键字 unique定义哪些数据节点需保持唯一 ，有多个实例 。子节点可以是容器、叶节点、叶列表。

(4) 容器（container）

    容器节点用于在子树中组织相关的节点。容器可以包含任何数量的任何类型（包括叶节点，列表节点，叶列表节点和容器）的子节点。

(5) 派生类型typedef

    但是在实际建模中，YANG原生支持的 build-in基础数据类型肯定是不够的。YANG允许用户使用typedef来定义自己需要的type，可以基于build-in type另外一个派生的type。

module

module是YANG的基本单元，是包含各节点的顶层结构，是写yang文件的基本框架，YANG将数据模型构建为模块，模块名与YANG文件名一致。一个module可以从其他module中导入数据，也可以从子模块中引用数据。

外部module 的引入（import & include）：

导入语句import ：允许引用其他模块中定义的材料；

包括语句 include ：来标识属于它的每个子模块。

module中包括以下几种类型语句：

1、head语句(yang-version/namespace/prefix)

2、连接语句(import/include)、

3、元信息(organization/contract)、

4、revision语句、

5、定义语句(container/leaf/leaf-list/grouping等等)。

module中元素介绍图：

YANG模块有如下的布局：

submodule

submodule是部分模块定义，用于对模块提供支持。

submodule文件内容布局如下：

submodule必须通过belongs-to语句使用， submodule只能由belong-to指定的module或这个指定module的其它submodule进行include，其它module(包括submodule)都不能include。同时子模块不可以import它的父模块

2.2 Yang模型分类以及获取

YANG只是一种让网络设备上的数据以一种标准结构存在的语言，这个模型结构可能做得很简洁好用，也可能做得很复杂难用。YANG并不能保证vendor不写出很烂的模型，YANG只能保证这些模型都是有规律的。因此虽然统一了协议和建模语言，但是YANG模型并没有统一，YANG模型分为标准（Standard）和私有（Native）两种类型，其中标准类型中比较著名的有IETF, IEEE, OpenConfig等国际知名组织制定的模型，其中IETF制定的YANG模型最常见。除标准YANG模型之外，各家厂商又根据自家产品的不同设计了私有的YANG模型，比如思科、华为等都有自家的YANG模型。

在Github（https://github.com/YangModels/yang）上存放着大部分标准（standard）和私有（vendor）的YANG模型，截止2020年9月，标准模型中包含IETF，IEEE，ETSI等国际知名组织和协会制定的YANG模块，私有模型中包含思科，Juniper，华为，诺基亚，富士通在内的厂商自己制定的YANG模块。

2.3 处理Yang工具介绍

Pyang是Python专为YANG开发的一个开源模块，主要有三个功能：

1. 用来验证YANG模块代码的准确性；

2. 将YANG模块转换成其他格式（比如我们前面讲到的树形格式，XML格式等）；

3. 从YANG模块中生成代码。

   将Yang转化成 XML文件也称为YIN文件，是为了利用各编程语言中现有的XML解析器等工具，这些工具可用来进行数据过滤和验证，自动生成代码和文件或者其他任务，这样可以提升设备解析YANG模型的效率。而将Yang转化为树形格式也会便于查看。
